50 Tính năng mới hàng đầu của thập kỷ trước (2010-2019)

Bạn có biết rằng trong phiên bản đầu tiên của SOLIDWORKS, SolidWorks 95, các công cụ mô hình hóa (parametric) cốt lõi đã có ở đó không? SolidWorks 95 có đầy đủ các bộ phận (part), lắp ráp (assembly) và bản vẽ (drawings). Nó thậm chí còn có trình hướng tạo lỗ - Hole Wizard.





SolidWorks 95 thực sự bắt đầu cuộc cách mạng thiết kế. Đó là gói đầu tiên trên thị trường được xây dựng dễ sử dụng. Nó hoạt động trên HĐH Windows, một giao diện dễ sử dụng, nổi tiếng và hiện đại. Vào thời điểm đó, SolidWorks 95 có những thứ được coi là đồ họa đẹp, với hình ảnh được chiếu sáng đầy đủ và với một mô hình bóng mờ thay vì khung dây truyền thống trên nền đen.

Chuyển nhanh đến bây giờ, năm 2020. SOLIDWORKS đã tồn tại được 25 năm. Trong suốt 28 phiên bản được phát hành trong giai đoạn này, chúng tôi đã thấy gần 10.000 cải tiến cho phần mềm để đưa nó từ đứa trẻ mới vào lĩnh vực thiết kế đến công cụ thiết kế đi đến được lựa chọn bởi hàng triệu người dùng trên toàn thế giới.

Với hàng trăm cải tiến được thêm vào phần mềm mỗi năm, có thể hiểu rằng một số có thể không được chú ý. Nhưng nhiều cải tiến từ những năm trước hóa ra lại là một số mẹo GIẢI PHÁP tốt nhất hiện có. Với tất cả những cải tiến tuyệt vời, tiết kiệm thời gian này, người dùng mới ngày nay sẽ không bao giờ thực sự biết chúng tôi đã gặp khó khăn như thế nào. Rất may, với SOLIDWORKS 2020, nó dễ dàng hơn nhiều.

Vì vậy, đây là 50 cải tiến tốt nhất từ thập kỷ trước của SOLIDWORKS đã đưa chúng ta đến nơi chúng ta có ngày hôm nay.

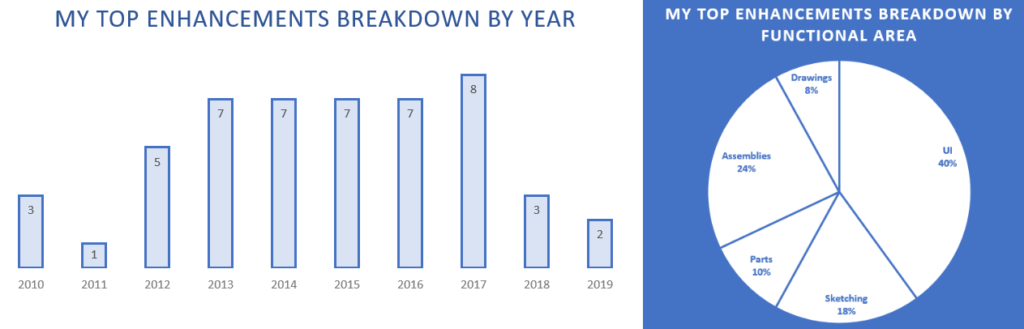

Dưới đây, 10 cải tiến yêu thích hàng đầu của tôi trong thập kỷ qua được liệt kê đầu tiên, sau đó tôi trải qua tất cả 50 theo thứ tự thời gian:

  1. Command Search
  2. Online Licensing
  3. Mouse Gestures
  4. Quick Filter
  5. 3D Interconnect
  6. Options Search
  7. Selection Midpoints
  8. Profile Center Mate
  9. Intersection Zone in Section Views
  10. Style Spline

2010

Mouse Gestures (#3 của thập kỷ)

Mô hình hóa nhanh chóng bằng cách vuốt chuột theo các hướng khác nhau để khởi chạy các lệnh

Assembly Visualization

Xếp hạng và các thành phần lắp ráp màu dựa trên các giá trị của các thuộc tính tùy chỉnh, chẳng hạn như khối lượng hoặc được thiết kế bởi. (custom properties such as mass, graphics triangles, or designed by).

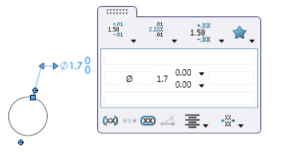

Dimension Palette & Rapid Dimensioning

Giao diện trực quan để nhanh chóng thêm kích thước phức tạp vào bản vẽ.

2011



Display Manager

Giúp bạn xem và sửa đổi màn hình mô hình của bạn. Display Manager diều khiển, hiệu chỉnh appearance, decals, lighting, scene cameras.

2012

Cách nhanh nhất để mở các Assembly lớn trong môi trường mô hình độc đáo với một bộ công cụ hữu ích để xem xét lắp ráp của bạn.

Mẹo chuyên nghiệp: Bạn cũng có thể sử dụng Large Design Review để mở một Assembly mà không cần các dữ liệu Part.

Command Search (#1 của thế kỷ)

Nhanh chóng khởi chạy bất kỳ lệnh SOLIDWORKS từ thanh tìm kiếm này. Mẹo chuyên nghiệp: Trình quản lý lệnh có thể được sử dụng để nhanh chóng tùy chỉnh trình quản lý lệnh bằng cách kéo biểu tượng từ tìm kiếm lệnh sang trình quản lý lệnh (command manager)

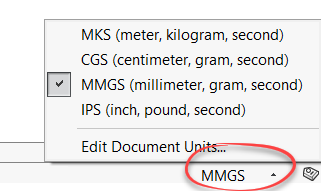

Units Indicator & Quick Switch

Nhanh chóng xem tài liệu hệ thống đơn vị hiện tại và dễ dàng chuyển sang một hệ thống khác.

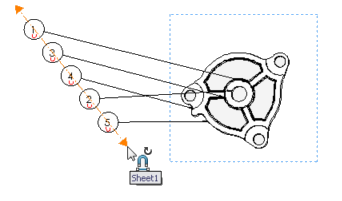

Magnetic Lines cho Balloons

Dễ dàng đặt hàng và sắp xếp bóng bay trong bản vẽ bằng cách chụp chúng vào đường sức từ (magnetic lines)

Feature Freeze

Đóng băng các tính năng để khóa chúng và loại trừ chúng khỏi việc xây dựng lại mô hình (rebuilds of the model)

2013

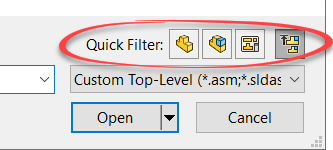

Quick Filter (#4 của thế kỷ)

Nhanh chóng lọc cho các bộ phận, lắp ráp hoặc bản vẽ trong cửa sổ Open. Mẹo chuyên nghiệp: Yêu thích là bộ lọc lắp ráp cấp cao nhất (top-level assembly filter) sẽ hiển thị ngay cho bạn lắp ráp cấp cao nhất trong thư mục.

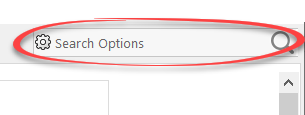

Options Search (#6 của thế kỷ)

Tìm kiếm ngay lập tức thông qua các tùy chọn hoặc thuộc tính tài liệu bằng cách nhập vào hộp tìm kiếm.

Conic Curves

Sketch conic curves (hình elip, parabol hoặc hyperbolic) được xác định bởi giá trị Rho

Assembly Envelopes

Một tính năng lắp ráp đặc biệt cung cấp một cách hữu ích để làm việc với các thành phần trong một tổ hợp được sử dụng cho các tham chiếu hình học nhưng loại trừ chúng khỏi các tính toán khác như center of mass, BOM.

Variable Patterns

Cho phép bạn thay đổi bất kỳ Pattern nào và kích thước, tính năng.

SW CAD Admin Dashboard

Tài nguyên trực tuyến trên cổng thông tin quản trị MySOLIDWORKS.com liệt kê tất cả phần cứng của công ty bạn với SOLIDWORKS được cài đặt trên đó. Tại đây, bạn có thể theo dõi việc sử dụng phần cứng vật lý và sử dụng SOLIDWORKS, thông tin Rx và cài đặt như thuộc tính tài liệu.

Previous Release Interoperability

Mở và làm việc với các tệp phiên bản trong tương lai bằng Gói dịch vụ Service Pack 5 của phiên bản trước.

2014

Auto Scale Sketch

Tất cả hình học phác thảo được tự động thu nhỏ dựa trên kích thước đầu tiên được đặt trong bản phác thảo. Điều này duy trì tất cả các tỷ lệ tương đối của hình học của bạn.

Replace Sketch Entities

Thay thế hình học phác thảo để bạn có thể sửa đổi một bản phác thảo mà không có bất kỳ hậu quả tiêu cực nào và xây dựng lại lỗi.

Lasso Select

Một lựa chọn thay thế cho hộp hoặc cửa sổ chọn cho phép bạn vẽ một hình dạng tùy chỉnh để chọn hình học.

Một thư mục trong FeatureManager cung cấp quyền truy cập nhanh vào các tính năng mà bạn đã tạo hoặc chỉnh sửa gần đây.

Style Spline (#10 của thế kỷ)

Một công cụ spline thay thế để vẽ spline bằng cách sử dụng đa giác điều khiển và các điểm điều khiển. Mẹo chuyên nghiệp: Bạn có thể điều chỉnh độ mịn của đường cong bằng cách sửa đổi mức độ của đường cong. Có hỗ trợ cho các B-Splines cấp 3, 5 và 7 bằng cách sử dụng splines kiểu.

Exclude / Include from Section View

Chọn bao gồm hoặc loại trừ các thành phần khỏi chế độ xem phần (section views) cung cấp cách tạo chế độ xem phần tùy chỉnh và phức tạp.

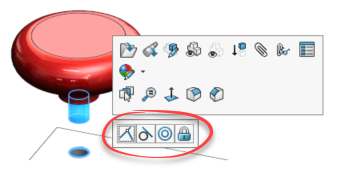

Mates on the Context Toolbar

Cắt giảm số click trên chuột của bạn bằng cách truy cập nhanh bạn bè từ menu ngữ cảnh trong vùng đồ họa.

2015

Selection Sets

Xây dựng các nhóm thực thể được chọn mà bạn có thể lưu để bạn có thể nhanh chóng chọn lại một nhóm các mục mô hình.

Profile Center Mate (#8 của thế kỷ)

Cách nhanh nhất để sắp xếp các thành phần. Sử dụng công cụ này để tự động căn giữa các cấu hình hình học và xác định đầy đủ các thành phần.

Intersection Zones in Section Views (#9 của thế kỷ)

Một phương pháp khác để tạo các chế độ xem phần bằng cách sử dụng các giao điểm của các mặt phẳng, cung cấp nhiều quyền kiểm soát và tùy chỉnh hơn trong các chế độ xem phần.

Open Model in Position

Ngay lập tức mở một phần hoặc lắp đặt lại ở vị trí / hướng hiện tại của nó.

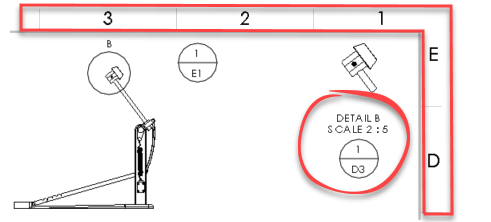

Drawing Sheet Zones

Chia bảng vẽ thành các vùng giúp định vị các tính năng vẽ nhanh chóng và dễ dàng. Mẹo chuyên nghiệp: Nhãn khu vực có thể được thêm vào những thứ như chế độ xem chi tiết để giúp bạn định vị chúng dễ dàng hơn.

Spline / Curved Leaders

Add curved leaders cho notes balloons trong bản vẽ bằng cách sử dụng spline thay vì đường thẳng

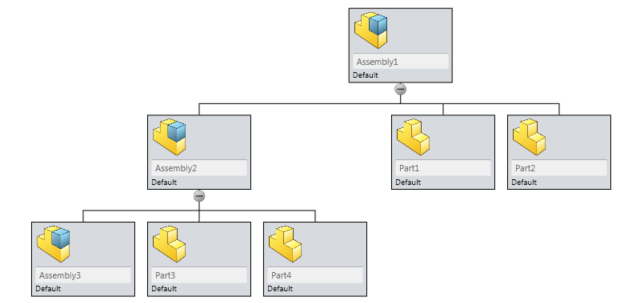

SOLIDWORKS Treehouse

Một ứng dụng riêng biệt có thể được sử dụng để xem phân cấp lắp ráp trong sơ đồ đường, cấu trúc cây. Mẹo chuyên nghiệp: Đây là một ứng dụng hữu ích cho những người không có SOLIDWORKS nhưng muốn xem và hiểu cấu trúc lắp ráp hoặc tạo ra một bộ lắp ráp khung sườn.

2016

UI Redesigned

Giao diện được làm mới và hiện đại hóa với các tùy chọn thay đổi màu UI (tức là chế độ tối).

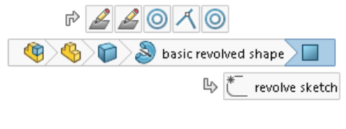

Selection Breadcrumbs

Dựa trên ngữ cảnh của chuột, bạn có mọi thứ bạn có thể cần để chọn ngay bên cạnh con trỏ. Điều này về cơ bản cung cấp cho bạn một cách để mô hình mà không cần cây tính năng.

Select Midpoints (#7 của thế kỷ)

Trực tiếp chọn điểm giữa trên các đường cho quan hệ và kích thước.

Sweep with Auto-Circular Profile

Tạo một sweep feature chỉ với một path được tạo. Profile honhf tròn có thể được tạo tự động.

Instant 2D

Tự động thao tác kích thước phác thảo. Điều này cho phép bạn kéo các bản phác thảo để nhanh chóng chỉnh sửa các giá trị của nó mà không cần vào hộp thoại Sửa đổi kích thước.

Component Preview Window

Một cửa sổ riêng biệt cho thấy các thành phần. Trong cửa sổ xem trước, bạn có thể xoay mô hình mà không ảnh hưởng đến chế độ xem ban đầu.

Mẹo chuyên nghiệp: Sử dụng cửa sổ xem trước thành phần để dễ dàng chọn các thực thể cho bạn tình khi xây dựng một Assembly.

Globally Replace Failed Mate References

Sửa một mate và bạn đã sửa tất cả. Nếu một tham chiếu mate bị thiếu ở nhiều nơi, bạn có thể thay thế tham chiếu bị thiếu cho tất cả các trường hợp cùng một lúc.

2017

3D Interconnect (#5 của thế kỷ)

Làm việc trực tiếp với các tệp CAD từ phần mềm khác mà không cần imported chúng. Với 3D Interconnect, bạn mở và sử dụng các tệp từ các gói khác giống như bạn sẽ làm một phần SOLIDWORKS.

Comment Indicators

Đồ họa xem các bình luận ở đâu trong Cây lệnh (Feature Tree).

Mẹo chuyên nghiệp: Sử dụng nhận xét để thêm chi tiết hữu ích cho các tính năng hoặc bộ phận.

Import Mesh

Làm việc với các tệp lưới mà không cần bổ trợ ScanTo3D.

Term Licensing

Các tùy chọn cấp phép linh hoạt cho SOLIDWORKS để các công ty có thể thêm các công cụ như CAD hoặc Mô phỏng cho các dự án hoặc thuê ngắn hạn.

Shaded Sketch Contours

Các đường viền kín được tô bóng và có thể được di chuyển bằng cách nhấp và kéo trong vùng bóng mờ.

Interchangeable Fillets & Chamfers

Dễ dàng thay đổi tính năng từ chamfer sang fillet và ngược lại.

Advanced Hole Feature

Dễ dàng thêm các lỗ phức tạp, từng bước bằng giao diện trực quan.

Misaligned Mates

Hình học của bạn không phải là hoàn hảo; bạn có thể sử dụng mate không đúng cách để sắp xếp mate đồng tâm ngay cả khi các lỗ không xếp hàng chính xác.

2018



Touch Based Interactions

Dễ dàng sử dụng SOLIDWORKS với máy tính màn hình cảm ứng. Điều này bao gồm một thanh menu dành riêng cho các thiết bị hỗ trợ cảm ứng.

Welcome Box & Recent Folders

Một cách thuận tiện để mở tệp, xem thư mục và truy cập tài nguyên.

Mẹo chuyên nghiệp: Sử dụng vùng tệp gần đây để truy cập nhanh vào các tệp gần đây và thậm chí ghim tệp để truy cập nhanh.

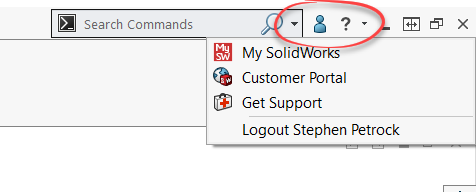

Online Licensing (#2 của thế kỷ)

Một thay thế cho kích hoạt dựa trên máy. Với cấp phép trực tuyến, bạn có thể đăng nhập vào SOLIDWORKS bằng ID và mật khẩu của mình để bạn có thể làm việc ở nơi bạn muốn, bất cứ khi nào bạn muốn.

2019

Sketch Slicing

Ngay lập tức cắt một mô hình trong các phần phác thảo 2D.

Markups for Parts & Assemblies

Add markups có sẵn trong môi trường parts assemblies. SOLIDWORKS 2020 Markups đã xuất hiện trong môi trường Drawings.

Vì vậy, bạn đã thực hiện nó thông qua 50 cải tiến hàng đầu của thập kỷ qua.

Chúng tôi đã bỏ lỡ bất kỳ cải tiến? Hãy chắc chắn để cho chúng tôi biết.

Trong thập kỷ qua, chúng ta đã thấy rất nhiều bổ sung tuyệt vời cho bộ công cụ SOLIDWORKS. Một số trong số chúng là chức năng hoàn toàn mới, nhưng hầu hết chỉ là những cách tuyệt vời để lưu một vài cú click chuột hoặc làm việc hiệu quả hơn.

Bạn có thể tưởng tượng làm việc mà không có những tính năng tuyệt vời này? Tôi biết tôi có thể. Nhưng sẽ khó khăn hơn rất nhiều.

Và sau một thập kỷ nửa chúng ta tưởng tượng nó sẽ như thế nào?

To be continued…..

Nguồn: Solidworks Blogs
